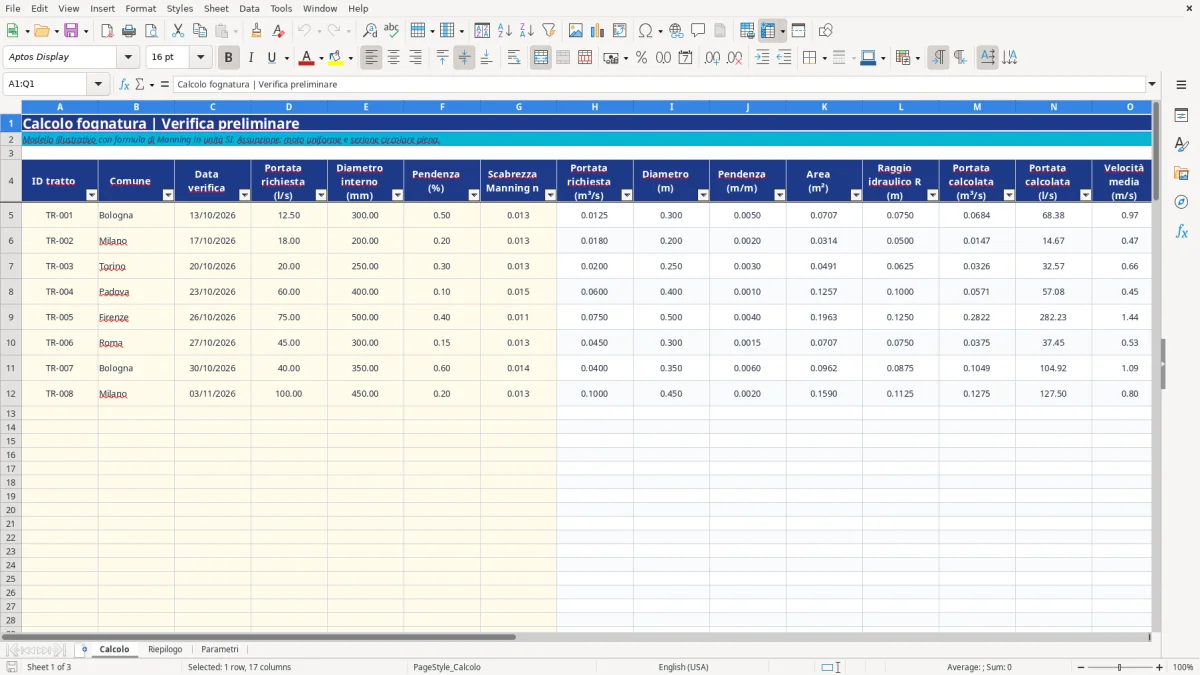

Quando apri il file, parti dal foglio Calcolo (Figura 1). Compila le colonne A:G dalla riga 5: ID tratto, Comune, Data verifica, Portata richiesta in l/s, Diametro interno in mm, Pendenza in percentuale e Scabrezza Manning n. Le colonne H:J convertono automaticamente i dati nelle unità SI; K calcola l'area della sezione circolare piena, L il raggio idraulico, M la portata in m³/s, N la portata in l/s e O la velocità media in m/s. La colonna P mostra “VERIFICA POSITIVA” quando la portata calcolata è almeno pari a quella richiesta, “VERIFICARE” negli altri casi e “DATI NON VALIDI” se la riga non rispetta i controlli.

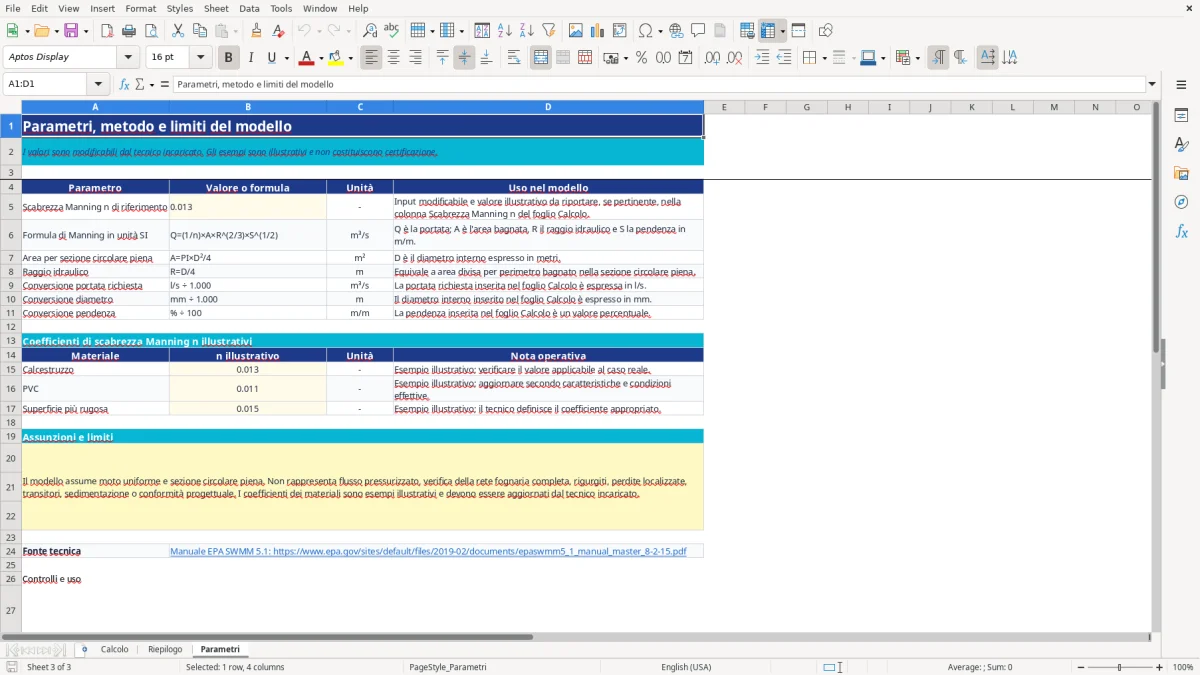

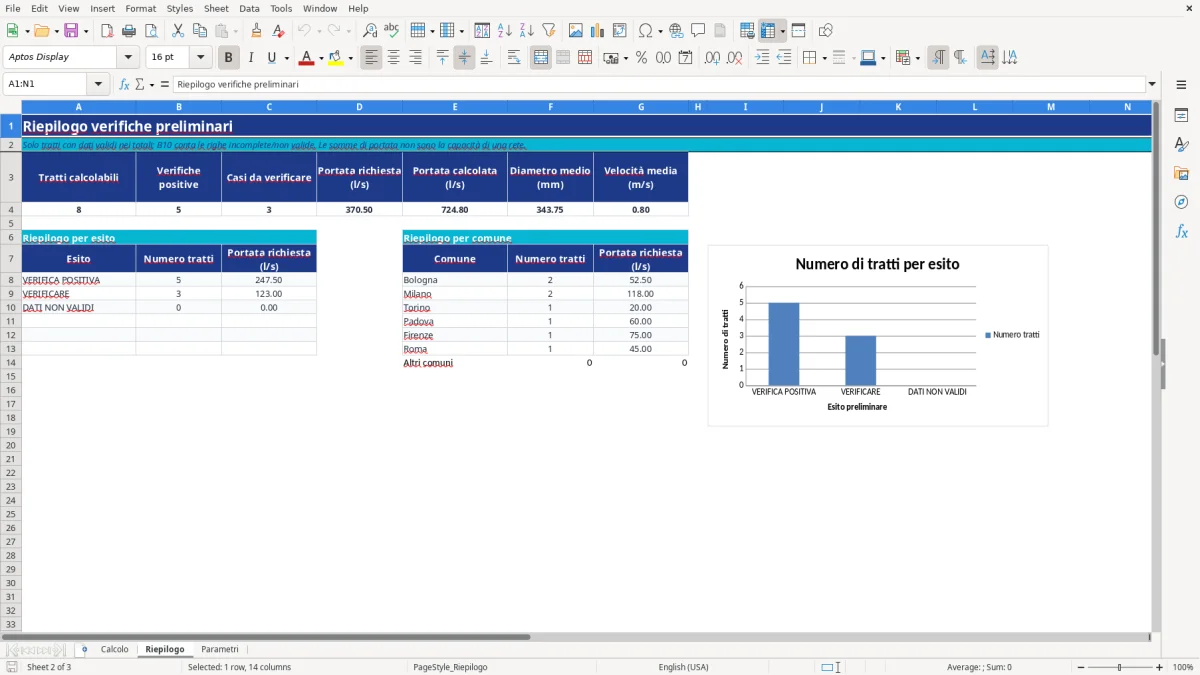

Le righe vuote restano escluse. Un ID duplicato, un comune mancante, una data fuori dall'intervallo previsto, una portata negativa, un diametro nullo o valori mancanti impediscono il calcolo della riga. Il filtro automatico è disponibile sull'intervallo A4:Q104 e il blocco dei riquadri mantiene visibili le intestazioni mentre scorri le righe. Il foglio Riepilogo (Figura 2) conta gli esiti, somma le portate richieste dei tratti validi e mostra un grafico per esito; la sezione per comune usa le voci predisposte, tra cui “Altri comuni”. Nel foglio Parametri (Figura 3) trovi la formula, le conversioni e i valori illustrativi di scabrezza. Il valore in B5 è documentale e la sua modifica non aggiorna automaticamente la colonna G.

Il calcolo fognatura Excel è utile quando devi trasformare una serie di rilievi e ipotesi di dimensionamento in una verifica preliminare leggibile. Un tecnico di uno studio idraulico può registrare i tratti esaminati durante un sopralluogo; un responsabile dell'ufficio lavori pubblici può confrontare diametri e pendenze riportati negli elaborati; un gestore può ordinare le richieste ricevute dai diversi comuni prima di passare a un modello idraulico più completo. Il foglio non costruisce la topologia della rete: ogni riga rappresenta un tratto indipendente.

Nel foglio Calcolo, l'ID tratto identifica la riga e il Comune consente il riepilogo territoriale. La data di verifica conserva il riferimento temporale dell'inserimento, mentre la colonna Note tecniche può documentare l'origine del diametro, il materiale osservato o l'ipotesi adottata per la scabrezza. Le colonne D:G sono input; le colonne H:P sono risultati e controlli. Questa distinzione riduce il rischio di sovrascrivere un risultato mentre aggiorni un dato di rilievo.

La portata richiesta resta espressa in l/s, perché è l'unità usata nell'inserimento e nel confronto finale. Il diametro interno è invece convertito da mm a m: per esempio, il valore 300 mm viene trasformato in 0,300 m prima del calcolo dell'area. La pendenza inserita come 0,5% diventa 0,005 m/m. Nel caso dimostrativo del file, 300 mm, 0,5% e Manning n pari a 0,013 producono una portata calcolata di 68,377762 l/s; con una richiesta di 12,5 l/s l'esito è positivo.

Il foglio Riepilogo serve a una lettura gestionale dell'elenco, non a sommare la capacità idraulica di una rete. Puoi vedere quanti tratti risultano positivi e quanti richiedono una verifica, oltre alla portata richiesta aggregata e alla media dei diametri e delle velocità. Per un tecnico incaricato, questo passaggio aiuta a selezionare le righe da approfondire senza perdere il dettaglio conservato nel foglio Calcolo.

La scelta operativa corretta è usare il file come registro strutturato delle verifiche preliminari, non come sostituto del progetto. Una condotta lunga, una rete con più rami o un sistema con rigurgiti richiedono informazioni che questa cartella non contiene: geometria della rete, quote, condizioni al contorno, riempimento parziale e transitori. Il modello è quindi adatto al primo confronto tra richiesta e capacità teorica della singola sezione circolare piena.

Il foglio Parametri espone la formula utilizzata: Q=(1/n)×A×R^(2/3)×S^(1/2), con Q in m³/s, A area bagnata, R raggio idraulico e S pendenza in m/m. Nel foglio Calcolo la sezione è trattata come circolare piena: l'area è PI×D²/4 e il raggio idraulico è D/4. La portata calcolata viene poi moltiplicata per 1.000 per essere mostrata in l/s. Il risultato della colonna N è confrontato direttamente con la portata richiesta della colonna D.

L'ipotesi idraulica è precisa: moto uniforme, sezione circolare piena e applicazione della formula di Manning in unità SI. Non viene applicato il fattore 1,486 usato in alcune formulazioni con unità consuetudinarie. Il valore di pendenza deve quindi essere inserito come percentuale positiva e convertito dalla formula in un numero m/m; inserire 0,5 significa 0,5%, non 0,5 m/m. La differenza è di un fattore 100 e altera completamente il risultato.

La scabrezza Manning n è un parametro tecnico, non una costante universale. Il foglio Parametri riporta valori illustrativi per calcestruzzo pari a 0,013 e PVC pari a 0,011, ma precisa che devono essere verificati e aggiornati secondo caratteristiche e condizioni effettive. Il valore presente in B5 è modificabile a scopo documentale; il calcolo delle righe usa il valore inserito nella colonna G del foglio Calcolo. Per questo devi compilare G5:G104 anche quando hai modificato il riferimento in Parametri.

Il modello controlla che la data rientri dal 1 gennaio 1900 prima dell'inizio del 2101, che la portata sia maggiore o uguale a zero e che diametro, pendenza e Manning n siano maggiori di zero. Questi controlli proteggono la formula da input privi di significato, ma non verificano la correttezza del rilievo, del materiale o della pendenza di progetto. Una riga valida dal punto di vista sintattico può quindi richiedere ancora un controllo tecnico.

La posizione tecnica da mantenere è netta: una verifica su sezione piena non deve essere presentata come calcolo esecutivo della rete. Il foglio non calcola riempimento parziale, perdite localizzate, pressione, rigurgito o interazione tra tratti, e il Riepilogo non somma le capacità come se rappresentassero una rete con topologia nota. Il risultato “VERIFICA POSITIVA” indica soltanto che, nelle ipotesi dichiarate, N è maggiore o uguale a D per quella riga.

Nel lavoro quotidiano gli errori più costosi non nascono dalla formula, ma dalle unità e dall'identificazione delle righe. Il primo controllo da fare è il diametro interno: il foglio richiede millimetri, non centimetri e non metri. Scrivere 0,300 invece di 300 riduce il diametro usato dalla formula di 1.000 volte prima della conversione. Poiché l'area dipende dal quadrato del diametro, l'effetto sul risultato è ancora più marcato. La colonna I rende visibile la conversione e va controllata prima di interpretare la portata.

Un secondo errore riguarda la pendenza. Nel campo F devi inserire la percentuale numerica; il foglio divide il valore per 100 nella colonna J. Se il rilievo indica 0,5%, il valore corretto è 0,5 e il risultato convertito è 0,005. Se invece inserisci direttamente 0,005 nel campo percentuale, la formula utilizza 0,00005 m/m. Non correggere il risultato moltiplicando manualmente la portata: correggi l'input e lascia che il calcolo si aggiorni.

Gli ID duplicati producono “DATI NON VALIDI”, anche se tutti gli altri numeri sono compilati. Questo controllo è utile quando copi un elenco da un registro esterno: una riga duplicata non deve diventare un secondo tratto nel Riepilogo. Usa un identificativo stabile come TR-001 e verifica l'intervallo A5:A104 prima di distribuire il file. Le righe vuote, invece, non generano un esito e non vengono conteggiate come errori.

Un altro caso frequente è confondere “VERIFICARE” con “DATI NON VALIDI”. Il primo indica una riga calcolabile nella quale la portata calcolata è inferiore alla richiesta; il secondo indica che la riga non supera i controlli su completezza, unicità o valori ammessi. Il foglio Riepilogo separa questi casi: B10 conta le righe non valide, mentre i totali tecnici considerano solo le righe calcolabili. Non usare il numero delle righe non valide per stimare la capacità mancante.

Infine, non sommare le portate calcolate del Riepilogo per descrivere la capacità della rete. Il file mostra somme e medie di righe indipendenti, ma non conosce collegamenti, bacini contribuente o vincoli a valle. Nel caso dimostrativo, la riga con diametro interno di 300 mm, pendenza 0,5% e n 0,013 restituisce 68,377762 l/s: quel valore descrive la sezione secondo Manning, non la portata effettivamente disponibile in ogni condizione della rete. Questa distinzione evita di trasformare un confronto preliminare in una conclusione progettuale non supportata dai dati.
